Leírás és Paraméterek
A csomag tartalma:
Deye SUN-10K-SG02LP1-EUAM3 – 10 kW-os, egyfázisú hibrid inverter
- Teljesítmény: 10 kW névleges AC kimenet
- MPPT bemenet: 2 db
- PV bemeneti feszültség (MPPT tartomány): 150–425 V; induló: 125 V; max. DC feszültség: 500 V
- Max. DC bemeneti teljesítmény: 15 000 W
- Akkumulátor feszültség: 40–60 V (ólom‑sav vagy Li-ion)
- Max. töltési/kisütési áram: 220 A
- AC kimenet: 10 kW névleges, max. 11 kW; csúcsteljesítmény (off-grid): ~20 kW / 10 s
- Méretek / Súly: 420 × 670 × 233 mm; ~35,6 kg
- Hőmérséklet‑tartomány: −40 °C – +60 °C (derating >45 °C)
- IP védettség: IP65
- Kommunikáció: RS485, RS232, CAN; opcionális: Wi‑Fi, LAN, 4G, GPRS, Bluetooth
Deye SE-F16 – 16 kWh kapacitású LiFePO4 akkumulátor
- Típus: LiFePO₄ (lítium-vas-foszfát) akkumulátor
- Kapacitás: 16 kWh (314 Ah, 51,2 V)
- Használható kapacitás: ~14,4 kWh (90 % DoD)
- Élettartam: ≥ 6000 ciklus (25 °C, 70 % EOL)
- Töltés/kisütés: max. 160 A folyamatos töltés, max. 230 A folyamatos kisütés, csúcs 280 A (10 másodperc)
- Kommunikáció: CAN 2.0, RS485, Bluetooth + alkalmazás
- Súly: kb. 109 kg
- Méretek: 400 × 708 × 233 mm
- IP-védettség: IP21
- Üzemi hőmérséklet: töltés 0–55 °C, kisütés −20–55 °C
- Bővíthetőség: max. 32 db modul párhuzamosan, CAN-Bridge használatával max. 64 db
- Névleges üzemi feszültség: 51,2 V
- Üzemi feszültségtartomány: 44,8–57,6 V
- Kijelzés: beépített LCD-kijelző (SOC, üzemállapot, riasztások)
A csomag továbbá tartalmaz: kb. 10 kW-nak megfelelő, legalább 400 W vagy nagyobb teljesítményű napelem panelt, a szereléshez szükséges 6 mm²-es napelemkábeleket, MC4 csatlakozókat, AC-DC védelemhez szükséges áramköri elosztókat, valamint a hozzájuk tartozó túlfeszültség-védelmet, szakaszoló biztosítókat és kézi kapcsolót a szakaszoláshoz.
Az összeállításban szereplő 1 fázisú inverter nem szerepel az E.ON hálózatra csatlakozó háztartási méretű kiserőművekben (HMKE) alkalmazható invertereinek listáján, ezért a közcélú villamosenergia-hálózatra nem csatlakoztatható, azzal párhuzamos üzemre és hálózati visszatáplálásra nem alkalmas.
A napelemek által megtermelt energia közvetlenül a csatlakoztatott fogyasztók ellátására, illetve megfelelő akkumulátoros energiatároló alkalmazása esetén az akkumulátorok töltésére használható. Az eltárolt energia a napelemes termelés csökkenése vagy megszűnése esetén is felhasználható, így a kialakítás önálló villamosenergia-ellátást tesz lehetővé.
A napelemes mező körülbelül 23-25 db, egyenként 400-450 W teljesítményű napelem panelből áll, így a névleges napelemes teljesítmény mintegy 10 kWp. Magyarországon egy ilyen teljesítményű napelemes mező éves szinten várhatóan körülbelül 10 000-11 000 kWh villamos energiát képes megtermelni. A tényleges éves termelés a telepítés helyétől, a panelek tájolásától és dőlésszögétől, az esetleges árnyékolástól, valamint az időjárási körülményektől függ.
Egy havi szinten körülbelül 750-900 kWh villamosenergia-fogyasztású ingatlan esetében ez éves szinten mintegy 9 000-10 800 kWh fogyasztásnak felel meg. Szigetüzemű alkalmazás esetén azonban a fogyasztás folyamatos biztosítása nem kizárólag az éves napelemes termeléstől függ. A rendelkezésre álló energiát jelentősen befolyásolja az aktuális napsugárzás, a fogyasztás időbeli eloszlása, valamint az akkumulátoros energiatároló kapacitása. Hosszabb, alacsony termeléssel járó időszakokra ezért megfelelő tárolókapacitás, illetve szükség esetén kiegészítő energiaforrás biztosítása lehet indokolt.
Fontos: a csomag nem tartalmazza a napelem panelek rögzítéséhez szükséges tartószerkezetet. A megfelelő tartószerkezet a helyszíni adottságok és a telepítés módja alapján külön kerül meghatározásra.

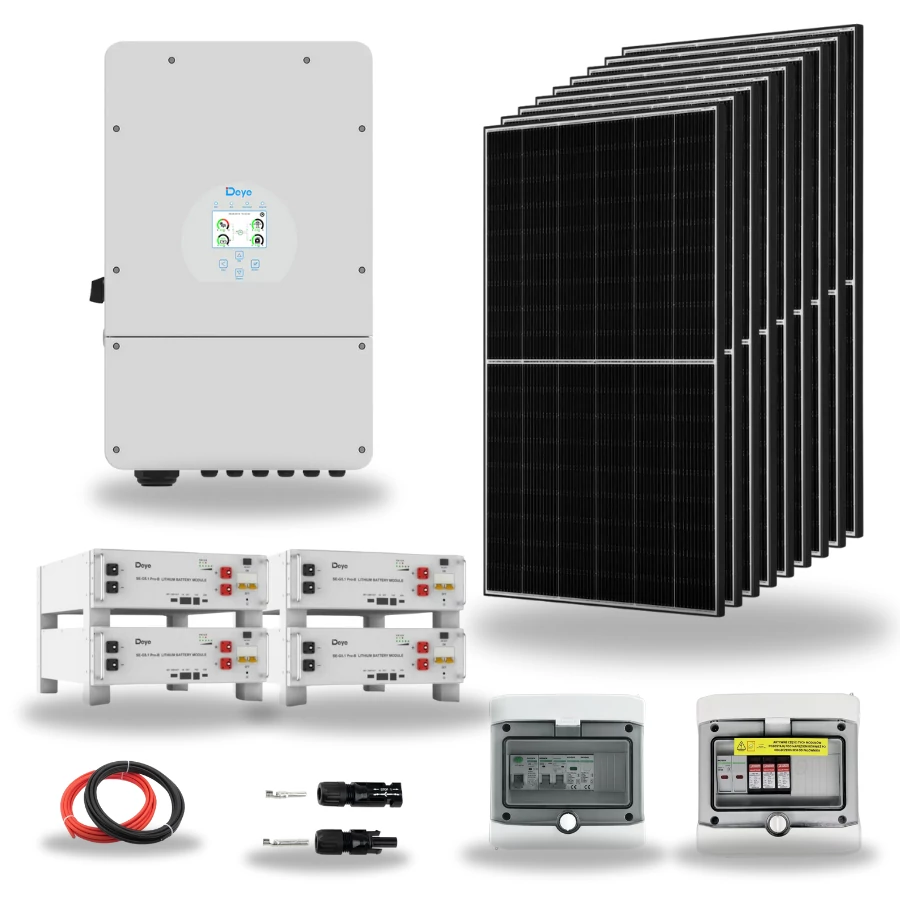

(A kép csak illusztráció, a pontos darabszámok a rendszer méretéhez mérten változhatnak!)
| Teljesítmény (W) | 10000W |
| Rendszer típus | 1 fázis |
