Leírás és Paraméterek
A 12V -os akkumulátor feltöltéséhez a napelemek 36 cellával rendelkeznek, míg a 24V -os akkumulátor töltéséhez a panelemek 72 cellával rendelkeznek, és a maximális áramerőssége legfeljebb 30A.
12 V -os akkumulátorral párhuzamosan maximum 360 Wp teljesítményű panel csatlakoztatható.
24 V -os akkumulátorral maximum 720 Wp teljesítményű panel csatlakoztatható.
Előnye a nagyon egyszerű telepítés és a megbízható működés.

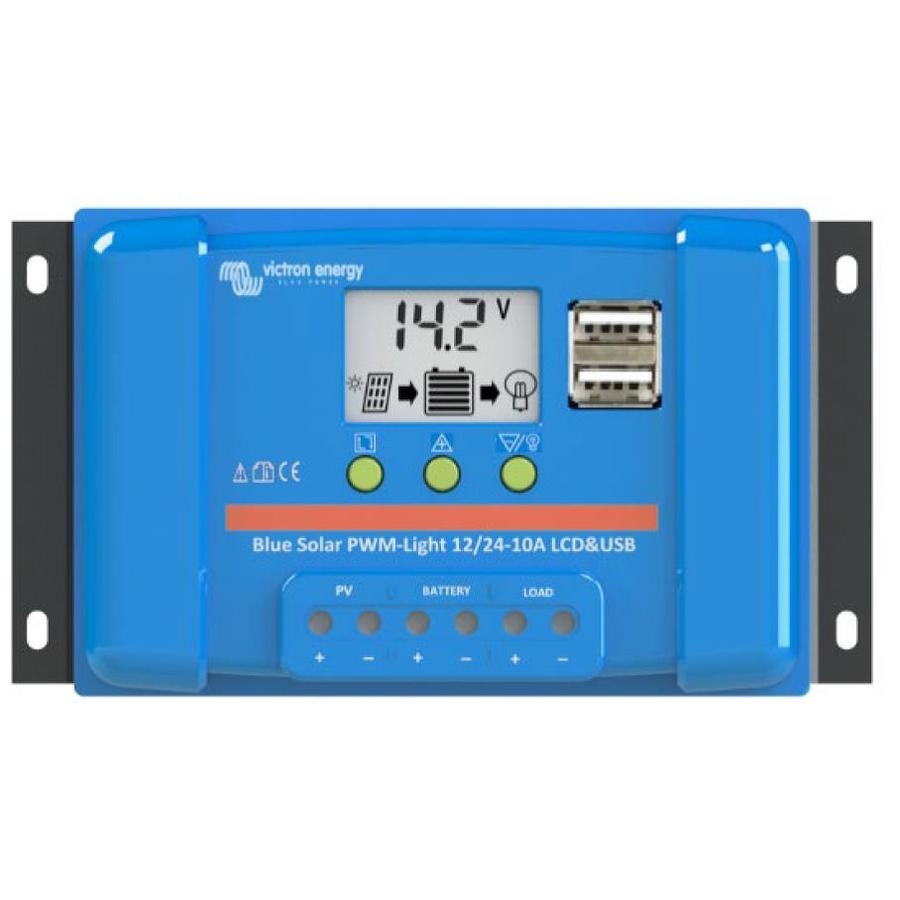

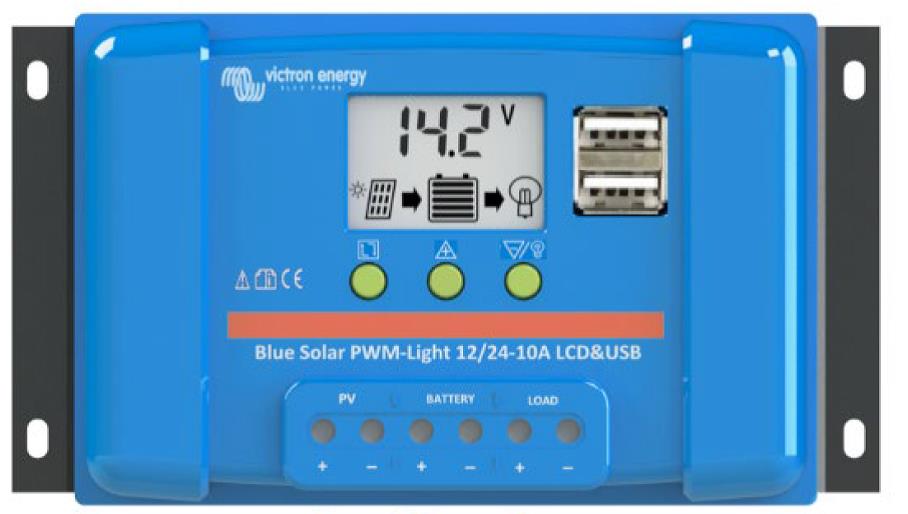

Beépített tiszta LCD kijelző - Az állapotfigyeléshez és a paraméterek beállításához.
Tápegység egyenáramú készülékekhez
Az akkumulátor túlzott lemerülése megelőzhető, ha minden egyenáramú terhelést a vezérlő egyenáramú kimenetéhez csatlakoztat (jobb oldali csatlakozó).
Az egyenáramú kimenet lekapcsolja a terhelést, amikor az akkumulátor az előre beállított feszültségre merül.
Automatikusan visszakapcsolja a terhelést, ha az akkumulátor legalább részben fel van töltve.
A csatlakozási és leválasztási feszültségek állíthatók.
Ne csatlakoztasson feszültségváltót az egyenáramú kimenethez - csatlakoztassa közvetlenül az akkumulátorhoz.
Programozható akkumulátor töltési algoritmus
Előre programozott algoritmusok AGM, GEL, folyékony vagy LiFePO4 ólomakkumulátorokhoz (csak belső BMS-sel rendelkező elemek)
Két 5 voltos USB kimenet
Könnyen használhatja az USB -kimenetet például a mobiltelefon töltésére stb.
Maximális áram (mindkét kimenet együtt): 2A
Egyszerű telepítés
- Csatlakoztassa az akkumulátort - plusz és mínusz.
- Csatlakoztassa a szoláris mezőt - plusz és mínusz.
- Csatlakoztassa a terhelést - plusz és mínusz.
Az eltávolításkor a fordított sorrend érvényes.
Ennek elmulasztása károsíthatja a BlueSolar PWM töltésszabályozót!
- Az első telepítés előtt győződjön meg arról, hogy az akkumulátor fel van töltve.
- Az akkumulátor kábelének a lehető legrövidebbnek kell lennie a veszteségek minimalizálása érdekében.
- A vezérlő csak ólom és LiFePO4 akkumulátorokhoz alkalmas.
- A töltésszabályozó csak napelemek vezérlésére alkalmas. Soha ne csatlakoztasson más töltőforrást a napelemes vezérlőhöz.
Termék adatok:
- Akkumulátor feszültsége: 12 / 24V automatikus rendszerfeszültség-érzékeléssel
- Névleges töltési áram : 20A
- Automatikus terhelés-leválasztás : Igen
- Maximális napfeszültség : 28V / 55V (1)
- Saját fogyasztás : <10mA
- Terhelés kimenete : Kézi vezérlés + alacsony feszültségű leválasztás
- Védelem : Túláram ellen védett
- Akkumulátor hőmérséklet-érzékelő : Opcionális (SCC940100100 cikk)
- Hőmérséklet-kompenzáció : -30 mV / ° C ill. -60 mV / ° C (ha hőmérséklet-érzékelő van felszerelve)
- Távoli panel : Opcionális (SCC900300000 cikk)
- Földelés : Közös pozitív
- Működési hőmérséklet : -20 és + 50 ° C közötti tartományban van
- Páratartalom (nem kondenzáló) : Max. 98%
- Akkumulátor feszültsége : 12/24 V, automatikus rendszerfeszültség
- Névleges töltési áram : 30A
- Automatikus terhelés leválasztás : Igen
- Maximum napelemes feszültség : 28V / 55V (1)
- Önfogyasztás : <10 mA
- Terhelési kimenet : Kézi vezérlés + kisfeszültségű leválasztás + időzítő
- Védelem :
- Akkumulátor fordított polaritása (biztosíték)
- Kimenet rövidzárlat
- Túlmelegedés
- Túltöltés elleni védelem :
- 130% -os terhelés esetén 60 másodperc után le kell állítani
- 160% -os terhelés esetén 5 másodperc múlva kapcsolja ki
- Rövidzárlat: azonnali leállítás
- Földelés : Közös pozitív
- Üzemi hőmérséklet tartomány : -35 és +60 ° C között (teljes terhelés)
- Páratartalom (nem lecsapódó) : Max 95%
Akkumulátor :
- Töltőfeszültség „abszorpciója” : Gyári beállítás: 14,4V / 28,8V - Gyári beállítás: 57,6V
- Töltési feszültség „úszó” (2) : Gyári beállítás: 13,7V / 27,4V - Gyári beállítás: 54,8V
- Kisfeszültségű terhelés leválasztása : Gyári beállítás: 11,2V / 22,4V - Gyári beállítás: 44,8V
- Kisfeszültségű terhelés visszakapcsolása : Gyári beállítás: 12,6V / 25,2V - Gyári beállítás: 50,4V
USB :
- Feszültség : 5V
- 2A áram (összesen 2 kimenetből)
Burkolat:
- Védettség : IP20
- Sorkapocs mérete : 6 mm² / AWG10
Szabványok:
- Biztonság EN60335-1, IEC 62109-1
- EMC EN 61000-6-1, EN 61000-6-3, ISO 7637-2
| Teljesítmény (A) | 20A |
| Rendszer feszültség | 12/24V |
| Méret | 96 x 169 x 36 mm |
| Súly | 0,15 kg |
