Leírás és Paraméterek
MPPT: Ultragyors, teljesítménymaximum-pont követés
A napelemek (fotovoltaikus panelek) feszültség- és áramleadásának folyamatos monitorozásával az MPPT technológia biztosítja a panelekben lévő minden cseppnyi elérhető energia begyűjtését és eltárolását. Ennek előnye a leginkább akkor nyilvánvaló, amikor az ég részben felhős, és a fényintenzitás folyamatos változik.
Távmonitorozás és -vezérlés

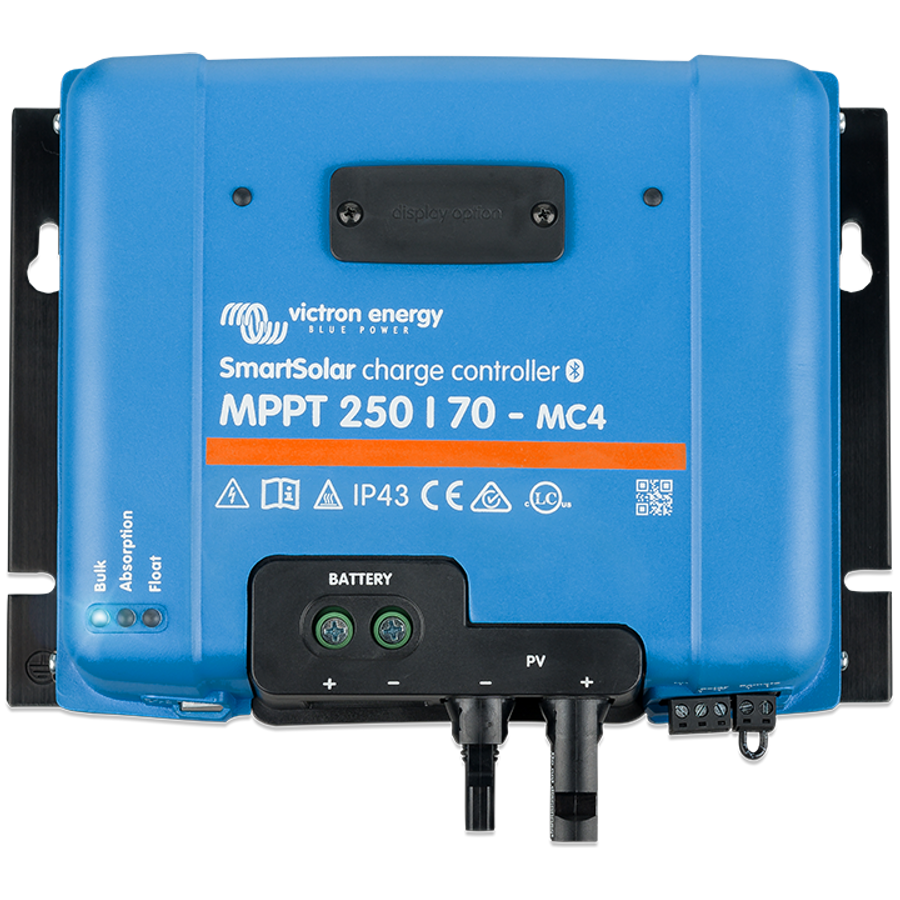

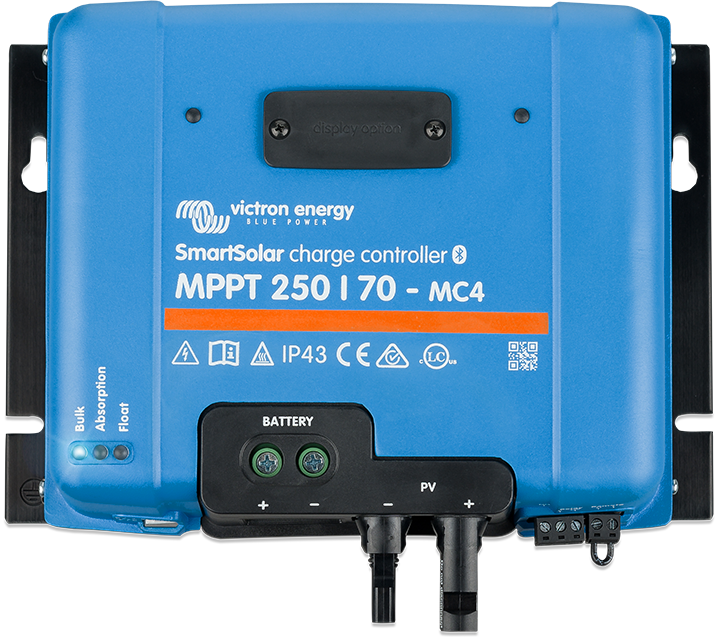

A SmartSolar MPPT töltő széles körben rendelkezésre álló funkciói beépített Bluetooth szolgáltatással távolról vezérelhetők és monitorozhatók, ha azt az okostelefonjával vagy más eszközzel párosítja a VictronConnect keresztül. Ha berendezése GX eszközzel kapcsolódik az Internethez, a Victron távkezelési portál (VRM) bármikor és bárhol hozzáférést biztosít az MPPT minden lehetőségéhez; a VictronConnect és a VRM egyaránt díjmentesen használható. A távoli berendezések esetében akkor is van lehetőség az MPPT monitorozására GlobalLink 520 csatlakozással, ha a közelben nincs Internet-kapcsolat.
A SmartSolar szabályozó opcionális kijelzője
A SmartSolar szabályozó kijelzőjének hozzáadásával lehetővé válik a töltő és akkumulátortároló állapotának azonnali ellenőrzése. Egyszerűen a dugós csatlakozóval kapcsolja az MPPT töltő elülső oldalához, ami biztosítja a valós idejű monitorozást és beállítási lehetőségeket.
Műszaki adatok:
|
Akkumulátor feszültség |
12 / 24 / 48 V automatikus kiválasztás (szoftver szükséges a 36 V kiválasztásához) |
|
Névleges töltőáram |
70 A |
|
Névleges PV teljesítmény, 12 V 1a,b) |
1000 W |
|
Névleges PV teljesítmény, 24 V 1a,b) |
2000 W |
|
Névleges PV teljesítmény, 36 V 1a,b) |
3000 W |
|
Névleges PV teljesítmény, 48 V 1a,b) |
4000 W |
|
Max. PV rövidzárlati áram 2) |
50 A (max. 30 A MC4 csatlakozásonként) |
|
Maximális PV nyitott áramköri feszültség |
150 V abszolút maximum leghidegebb körülmények 145 V indítási és üzemi maximum |
|
Maximális hatékonyság |
98% |
|
Önfogyasztás |
Kevesebb, mint 35 mA @ 12 V / 20 mA @ 48 V |
|
Töltőfeszültség "abszorpció" |
Alapbeállítás: 14,4 / 28,8 / 43,2 / 57,6 V (állítható: forgókapcsolóval, kijelzővel, VE.Direct vagy Bluetooth) |
|
Töltőfeszültség „lebegő” |
Alapbeállítás: 13,8 / 27,6 / 41,4 / 55,2 V (állítható: forgókapcsoló, kijelző, VE.Direct vagy Bluetooth) |
|
Töltőfeszültség "kiegyenlítés" |
Alapbeállítás: 16,2 V / 32,4 V / 48,6 V / 64,8 V (állítható) |
|
Töltési algoritmus |
többlépcsős adaptív (nyolc előre programozott algoritmus) vagy felhasználó által definiált algoritmus |
|
Hőmérséklet kompenzáció |
-16 mV / -32 mV / -64 mV / °C |
|
Védelem |
PV fordított polaritás / Kimeneti rövidzár / Túlmelegedés |
|
Üzemi hőmérséklet |
-30 - +60 °C (teljes névleges teljesítmény 40 °C-ig) |
|
Maximális magasság |
5000 m (teljes névleges teljesítmény 2000 m-ig) |
|
Környezeti állapot |
Beltéri, kondicionálatlan |
|
Szennyezettségi fok |
PD3 |
|
Páratartalom |
95 %, nem kondenzál |
|
Adatkommunikációs port |
VE.Direct vagy Bluetootht |
|
Távirányító be/ki |
Igen (2 pólusú csatlakozó) |
|
Programozható relé |
DPST AC névleges feszültség: 240 VAC / 4 A DC névleges: 4 A 35 VDC-ig, 1 A - 60 VDC |
|
Párhuzamos működés |
Igen: legfeljebb 10 egység szinkronizálható Bluetooth-szal |
|
Burkolat |
|
|
Szín |
Kék (RAL 5012) |
|
PV kivezetései 3) |
Két pár MC4 csatlakozó |
|
Az akkumulátor kivezetései |
35 mm2 / AWG2 |
|
Tápcsatlakozók |
16 mm2 / AWG6 |
|
Védelmi kategória |
IP43 (elektronikus alkatrészek), IP22 (csatlakozási terület) |
|
Súly |
3 kg |
|
Méretek (h x sz x é) |
215 x 250 x 95 mm |
|
Szabványok |
|
|
Biztonság |
EN/IEC 62109-1, UL 1741, CSA C22.2 |
|
Tárolás |
|
|
Tárolt adatok |
Az akkumulátor feszültsége, áramerőssége és hőmérséklete, valamint terhelési kimeneti áram, PV feszültség és PV áram. |
|
A napok száma a trendadatok tárolására |
46 |
|
1a) Ha több PV-táp van csatlakoztatva, a vezérlő korlátozza a bemeneti teljesítményt. 1b) A PV feszültségnek meg kell haladnia a Vbat + 5 V értéket, hogy a vezérlő elinduljon. Ezt követően a minimális PV feszültség Vbat + 1 V. 2) A nagyobb rövidzárlati árammal rendelkező PV tömb károsíthatja a vezérlőt. 3) MC4 modellek: több elosztó párra lehet szükség a napelemek sorainak párhuzamba állításához Maximális áramerősség MC4 csatlakozónként: 30 A (az MC4 csatlakozók párhuzamosan csatlakoznak egy MPPT trackerhez) |
| Teljesítmény (A) | 70A |
| Típus | MPPT |
| Rendszer feszültség | 150V |
