Leírás és Paraméterek
A HYD 5K…20KTL-3PH egy 3 fázisú, többoldalú hibrid inverter napelemes és tároló alkalmazásokhoz. Hálózatkimaradások esetén a beépített EPS-porton keresztül 10 ms alatt akár 20 kW-os kiegyensúlyozatlan 3-fázisú vészhelyzeti áramellátást (EPS) is képes biztosítani. Két MPPT és két független akkumulátorport (a 10K-20KTL modelleknél) lehetővé teszi az akkumulátor kapacitásának többféle konfigurálását 2,5 kWh-s lépésekben.
Az EPS- és AC-porton akár 10 inverter is párhuzamosan csatlakoztatható, így ez a készülék ideális mikrohálózati telepítésekhez (hálózaton vagy hálózaton kívül).
Az integrált energiagazdálkodási rendszer különböző felhasználóbarát üzemmódokkal rendelkezik, optimalizálva a felhasználói élményt, beleértve az automatikus önhasználati üzemmódot is. A felhasználó különböző idő- és/vagy dátumtartományokat vagy a hét napjaira vonatkozó szabályokat is beállíthat.
Minden üzemmód könnyen konfigurálható a nagy LCD-képernyőn. Ez az inverter többek között kompatibilis a SOFARSOLAR nagyfeszültségű energiatároló rendszereivel: a GTX 3000-H és a BTS akkumulátor-rendszerrel. Az inverterhez egy WiFi-sticket is mellékelnek, amellyel az inverter könnyen csatlakoztatható a SOFAR View felügyeleti portálhoz.
– Hálózati csatlakozásos és hálózati csatlakozás nélküli üzemmód (szigetüzem)
– 5-20kW backup kimenet (100% asszimetrikus terhelhetőség fázisonként)
– 2 MPPT, kijelző, aktív hűtés, Wi-Fi

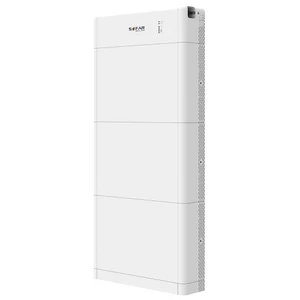

– 1db energiatároló csatlakozási lehetőség (BTS 5K sorozat), max 20kWh
– 5 év garanciával
– Párhuzamosan több inverterrel is összeköthető
– A csomagban megtalálható 1db DTSU-666 okosmérő és 3db áramváltó is
| Modell | HYD 5KTL-3PH | HYD 6KTL-3PH | HYD 8KTL-3PH | HYD 10KTL-3PH | HYD 15KTL-3PH | HYD 20KTL-3PH |
| Akkumulátor típusa | Lítium-ion, ólom-sav akkumulátor | |||||
| Akkumulátor bemenet száma | 1 | 2 | ||||
| Akkumulátor feszültségtartomány (V) | 180-800 | |||||
| Az akkumulátor feszültségtartománya teljes terhelés esetén (V) | 200-800 | 240-800 | 320-800 | 200-800 | 300-800 | 400-800 |
| Névleges töltési/kisütési teljesítmény (W) | 5000 | 6000 | 8000 | 10000 | 15000 | 20000 |
| Maximális töltési/kisütési áram (A) | 25 | 50 (25/25) | ||||
| Csúcstöltési/kisütési áram, időtartam (A, s) | 40, 60 | 70 (35/35), 60 | ||||
| Az akkumulátor töltési stratégiája | Önalkalmazkodás a BMS-hez | |||||
| Kommunikációs interfészek | CAN (RS485) | |||||
| PV String bemeneti adatok | ||||||
| Ajánlott max. PV bemeneti teljesítmény (Wp) | 7500 (6000 / 6000) | 9000 (6600 / 6600 | 12000 (6600 / 6600) | 15000 (7500 / 7500) | 22500 (11250 / 11250) | 30000 (15000 /15000) |
| Max. Egyenáramú feszültség (V) | 1000 | |||||
| Indítási üzemi feszültség (V) | 200 | |||||
| MPPT feszültségtartomány (V) | 180-960 | |||||
| Névleges egyenfeszültség (V) | 600 | |||||
| Teljes teljesítményű MPPT feszültségtartomány (V) | 250-850 | 320-850 | 360-850 | 220-850 | 350-850 | 450-850 |
| Maximális bemeneti áram (A) | 12,5/12,5 | 25 / 25 | ||||
| Max. rövidzárlatos áram (A) | 15 / 15 | 30 / 30 | ||||
| MPP-követők száma | 2 | |||||
| Sztringek száma MPP-követőnként | 1 | 2 | ||||
| AC kimeneti adatok (hálózaton) | ||||||
| Névleges AC teljesítmény (W) | 5000 | 6000 | 8000 | 10000 | 15000 | 20000 |
| Max. AC kimeneti teljesítmény a közüzemi hálózatra (VA) | 5500 | 6600 | 8800 | 11000 | 16500 | 22000 |
| Max. AC teljesítmény a közüzemi hálózatból (VA) | 10000 | 12000 | 16000 | 20000 | 30000 | 40000 |
| Max. AC kimenő áram a közüzemi hálózatra (A) | 8 | 10 | 13 | 16 | 24 | 32 |
| Max. AC áram a közüzemi hálózatból (A) | 15 | 17 | 24 | 29 | 44 | 58 |
| Névleges hálózati feszültség | 3 / N / PE, 230 / 400 | |||||
| Hálózati feszültségtartomány | 184 – 276 Vac | |||||
| Névleges hálózati frekvencia | 50 / 60 Hz | |||||
| Hálózati frekvenciatartomány | 45 – 55 Hz / 55 – 65 Hz | |||||
| Kimeneti teljesítménytényező | kb. 1 (állítható 0,8 előre és 0,8 hátra) | |||||
| Kimeneti THDi (@ Névleges kimenet) | < 3% | |||||
| AC kimeneti adatok (Back-up) | ||||||
| Névleges kimeneti teljesítmény (W) | 5000 | 6000 | 8000 | 10000 | 15000 | 20000 |
| Maximális kimeneti teljesítmény (VA) | 5500 | 6600 | 8800 | 11000 | 16500 | 22000 |
| Csúcsteljesítmény, időtartam (VA, s) | 10000, 60 | 12000, 60 | 16000, 60 | 20000, 60 | 22000, 60 | |
| Névleges kimeneti áram (A) | 7,2 | 8,7 | 11,6 | 14,5 | 21,7 | 29 |
| Maximális kimeneti áram (A) | 8 | 10 | 13 | 16 | 24 | 32 |
| Kimeneti csúcsáram, időtartam (A, s) | 15,6 | 18,6 | 24, 60 | 30, 60 | 32, 60 | |
| Névleges kimeneti feszültség | 3 / N / PE, 230 / 400 | |||||
| Névleges kimeneti frekvencia | 50 / 60 Hz | |||||
| Kimeneti THDv (@szimmetrikus terhelés) | < 3% | |||||
| Kapcsolási idő | < 10 ms | |||||
| Hatékonyság | ||||||
| MPPT hatékonyság | 99,90% | |||||
| Euro hatásfok | 97,50% | 97,70% | ||||
| Max. hatásfok | 98% | 98,20% | ||||
| Max. akkumulátor töltési / kisütési hatékonyság | 97,60% | 97,80% | ||||
| Védelem | ||||||
| DC kapcsoló | Opcionális | |||||
| PV fordított polaritásvédelem | Igen | |||||
| Kimeneti túláramvédelem | Igen | |||||
| Kimeneti túlfeszültség elleni védelem | Igen | |||||
| Szigetelés elleni védelem | Igen | |||||
| Fennmaradó áram érzékelése | Igen | |||||
| Szigetelési ellenállás érzékelés | Igen | |||||
| Túlfeszültség védelmi szint | PV: II. típusú szabvány, AC: II. típusú szabvány | |||||
| Akkumulátor fordított védelem | Igen | |||||
| Általános adatok | ||||||
| Méret | 571.4*515*264.1 mm | |||||
| Súly | 33 | 37 | ||||
| Inverter topológia | Transzformátor nélküli | |||||
| Készenléti önfogyasztás (W) | < 15 | |||||
| Üzemi hőmérséklet-tartomány | -30℃ – 60℃ | |||||
| Relatív páratartalom | 0 – 100% | |||||
| Zaj | < 45 dB | |||||
| Üzemi magasság | < 4000 m | |||||
| Hűtés | Természetes | Kényszerített légáramlás | ||||
| Védelmi fokozat | IP65 | |||||
| Jellemzők | ||||||
| DC terminál | MC4 | |||||
| Háló AC terminál | 5P csatlakozó | |||||
| Tartalék AC terminál | 5P csatlakozó | |||||
| Kijelző | LCD | |||||
| Felügyeleti interfészek | 5P csatlakozó | |||||
| Párhuzamos működés | RS485 / WiFi / CAN2.0 / Ethernet / Bluetooth | |||||
| Tanúsítvány | ||||||
| EMC | EN 61000-6-1, EN 61000-6-3 | |||||
| Biztonság | IEC 62109-1, IEC 62109-2, IEC 62040 – 1 | |||||
| Hálózat | VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16 / CEI 0-21, EN 50549, G98 / G99, UTE C15-712-1 | |||||
| Kimenő teljesítmény | 5000W |
